長方形断面を有する成形品のインライン測定用の効果的なソリューション

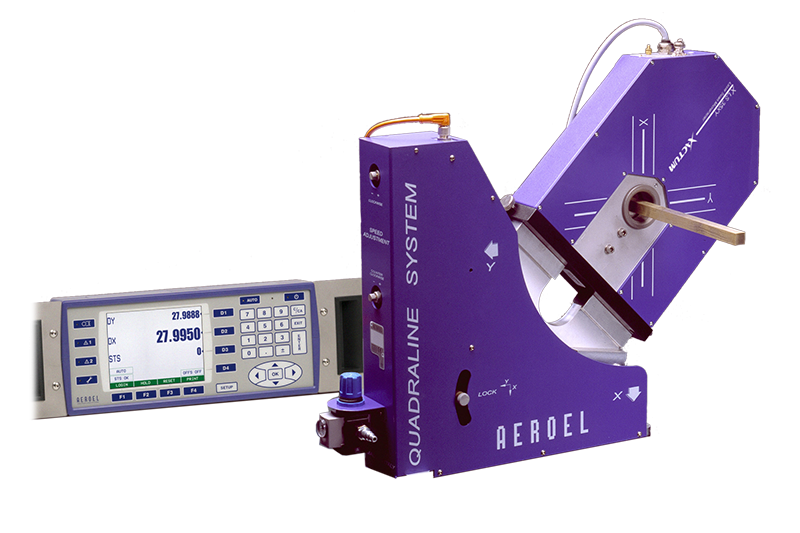

QUADRALINE.XY
QUADRALINE.XYは、長方形のような断面を有する押し出しまたは圧延成形品の2つの寸法をインラインで制御するように設計されたレーザーシステムです。Quadralineは、その特殊機能により、厳しい位置合わせも必要なく、信頼性の高い正確な測定を保証し、製品の振動やねじれも許容します。
詳細
QUADRALINEレーザーシステムは、ヘアピン用のフラットワイヤー、金属断面、プラスチック押し出し断面、超電導ワイヤー、エナメルストラップなど、長方形断面を有する圧延または押し出し成形品の2つの寸法をオンラインで監視するように特別に設計されています。
- 交差ビームと2軸レーザーゲージを使用して、0.1～30 mmの寸法を測定します。
- 成形品の公差をチェックし、公称寸法からのずれが所定の制限を超えた場合にオペレーターに警告します。
- 自動工程調整を実行し、生産工程全体を通して成形品が公差制限を超えないようにします。
- 製造バッチごとに詳細な統計レポートを処理し、プリントアウトします。
- コンピューターに簡単に接続して、測定データをダウンロードしたり、リモートシステムプログラミングを行うことができます。
利点
- 不良品なし：リアルタイムの検査により、公差外の傾向を検出し、成形品を仕様内に戻して、不良品や苦情のリスクを回避できます。
- 材料の節約：成形品を公差の下限に近づけることで、材料の大幅な節約を実現し、システムのコストをわずか数か月で回収することができます。
- 省力化：効果的で信頼性の高い自動制御により、押し出し機オペレーターの作業が軽減されます。
- 品質保証：全数検査が可能なため、抜き取り検査の必要がありません。また、成形品の品質を証明する詳細なレポートのプリントアウトが可能です。
バージョン
QUADRALINE.XY13
- 測定範囲：13 x 13 mm
- 測定可能な寸法：0.1～4 mm
- 繰り返し精度：± 0.75 µm
QUADRALINE.XY35
- 測定範囲：35 x 35 mm
- 測定可能な寸法：0.3～30 mm
- 繰り返し精度：± 1.25 µm
