描述
单工位高压检测,用于 for PEMFC SAM(电堆模块)单电堆和两个单电堆,手动上下料。
测量原理:绝缘电阻和介电强度测试(使用高压电源)通过耐压测试仪进行检测。

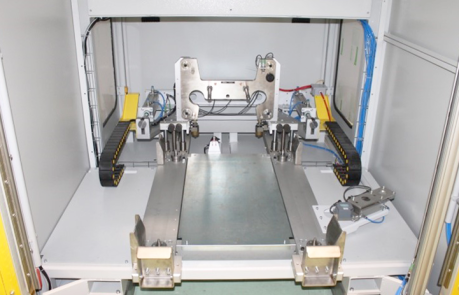

检测台有一个检测工位,该工位安装在焊接喷涂后的钢架上,钢架配置防护盖板和自动升降门。 电气柜内含配电盒,位于检测台的左侧,测量装置等动作部件位于检测台的右侧。安全光栅可保护人员,避免误入检测工位。设备运行仅需供电和压缩空气。
测量装置,安装在检测台上,控制面板位于正面。 它可以为电堆提供电压信号并测量电阻或电流等电气响应信号。
工装可自动启动,通过多接口面板(包括高压接口)连接检测台和待测电堆接口。
检测台配备工控机,其包括人机界面(HMI),检测过程则由PLC监控软件支持:
- 设置设备参数
- 根据检测参数要求,创建不同的检测程序
- 管理自动测试循环和手动测试循环
- 计数并统计量产数据
- 管理访问权限

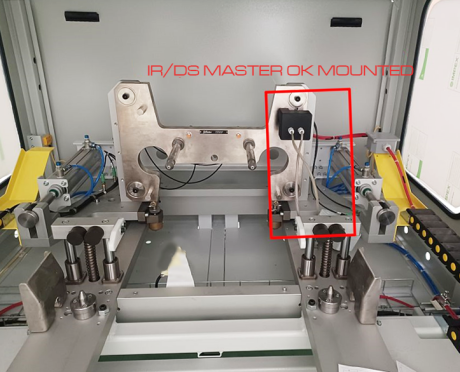

该检测台还配一个标准件,该标准件集成了两个不同的标准电阻(每项检测各一个),因此,可确保检测设备的测量准确度。
校准测试循环可在设备启动时、每个班次开始时或任何需要执行校准程序的时候进行。
优势
- 专用电气柜
- 可从升降门前轻松完成上下料及回路连接
- 可设置的触控屏人机界面(HMI)
- 按钮面板和信号灯,方便操作人员作业
- 检测方案的高准确度
- RFID系统和Datamatrix二维码读码器,支持可追溯性
- 通过直流测试装置进行直流检测
- 提供IT接口并支持MQTT(消息队列遥测传输(Message Queue Telemetry Transport))和TCP/IT(传输控制协议/网际协议(Transmission Control Protocol/Internet Protocol))传输协议
技术规格
- 绝缘电阻检测电压: 1000 VDC
- 1000 V下绝缘电阻规格值: >200 MΩ
- 介电强度检测电压:2150 VDC
- 2150 V下介电强度规格值: <1.0 mA
- 测试周期:约80 s
