背面研磨: 晶圆减薄

晶圆减薄当然是非常精密的加工过程。在减薄过程中,需要用接触式或非接触式传感器严格控制加工过程。

Back end: wafer thinning
描述

封装前,晶圆需要达到正确的厚度,这是半导体生产的关键。

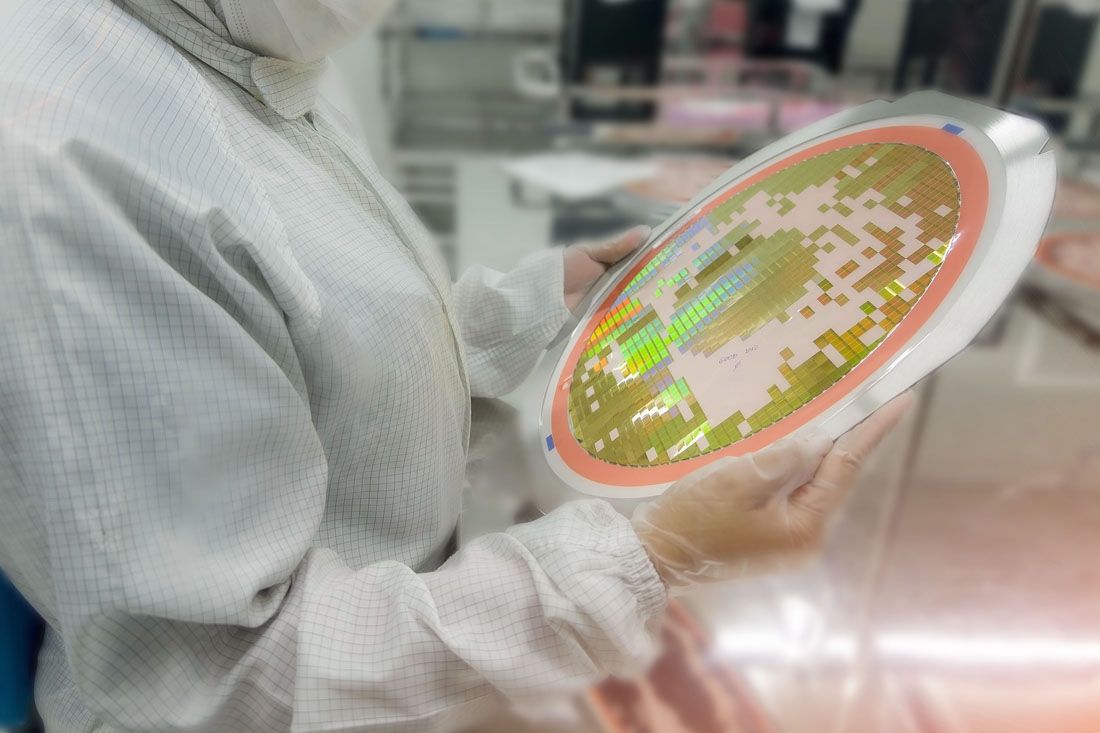

晶圆背面研磨(晶圆减薄)是一种半导体生产工序,在此期间需要严格控制晶圆厚度,使晶圆达到超薄的厚度,最终可叠放和高密度封装在微型电子器件中。
晶圆减薄当然是半导体生产的关键环节。
芯片已在晶圆上成形,减薄操作的任何失误都可能影响芯片成品率和成本。

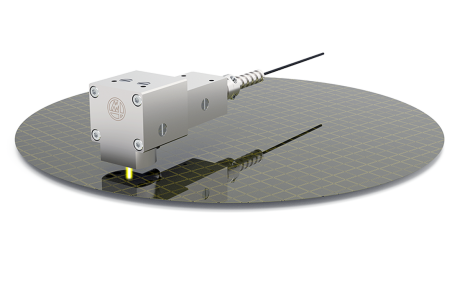

在减薄加工中,可用接触式或非接触式传感器测量,甚至可在去离子水中测量,进行严格在线控制。
马波斯传感器甚至可检测到砂轮与晶圆接触的瞬间或检查任何过载。

优势
  • 可在干式和湿式环境中可靠地在线测量厚度
  • 测量不受胶带支撑或粘结剂影响
  • 可控制的绝对厚度从4µm到900 µm(单侧测量)
  • 智能处理厚度数据,可正常控制超薄厚度和记录数据(黑盒功能)
