シムの選択および検証

通常、高速ギアボックスの組み立て工程では、トランスミッションのノイズ機能的不備につながる可能性のある問題を防ぐために、アセンブリーに適したシムを選択し、検証する必要があります。

シムの選択組み立て工程は、主に、一連のテーパーベアリングのプレロードを調整するため、または相互にかみ合う歯車のがたつきを調整するために行います。

電化トランスミッションの場合は、いくつかの課題や要件が課されることから、上記の目的を果たすために測定システムを組み込むことが不可欠です。

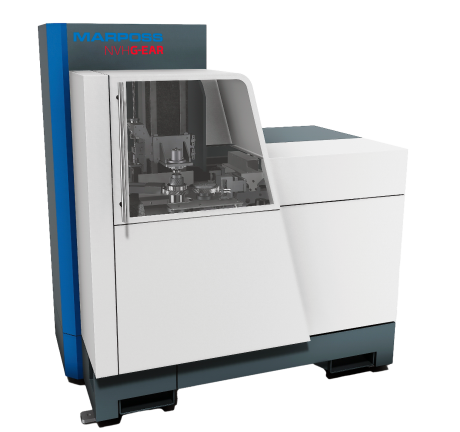

Shim determination and verification
詳細

一般に、このアプリケーションは、シムを選択するための2つの測定ステーションと、ギアボックスに取り付けられたシムの適正性を検証する1つの最終ステーションで構成されます。

最初の測定ステーション(マニュアルまたは自動)では、静的測定により、ギアボックスカバー上でベアリングキャップ中心からシム配置面までの距離が測定されます。2番目の測定ステーションでは、プレロードを使用した動的サイクルにより、ハウジング上で対称距離が測定されます。

その後、この2つの距離測定値の差をもとに、アセンブリーのシムが選択されます。通常、シムはクラスごとに分けて保管されており、取り付ける正しいシムの選択が自動システムからオペレーターに指示されます。

シムが取り付けられ、ギアボックスのボルトが締められると、最終検証マシンによって作動トルクがチェックされます。

マーポスのシステムでは、この検証工程を全自動化でき(ラインのサイクルタイムを大幅に短縮)、実際の生産工程に合わせたカスタマイズも可能です。これは、お客様にとって決定的な利点になります。

利点
  • 不適切なアセンブリーのリスク低減に有効
  • マニュアルおよび自動ロードに対応
  • 他の機器(レーザーマーカー、カメラなど)を組み込み可能
  • 堅牢な構造
  • 各コンポーネントへのアクセスが簡単、メンテナンスが容易
スペック
  • 手動または自動ソリューション
  • 優れた信頼性
  • 20 Nのプレロードを適用
  • アプリケーション要件に応じたサイクルタイム
バージョン
  • ロボットによる自動ロード/アンロードでのインライン測定に適した全自動マシン
  • オフライン測定のためのマニュアルロードマシン
  • シムの保管およびマニュアル検証ステーションを装備
