Sistema de Transmisión por Radio para la Inspección de Piezas y Configuración de Herramientas en Centros de Mecanizado
WRS
El sistema WRS es un sistema de inspección de elevada precisión diseñado para medir y configurar piezas en máquinas herramienta de 5 ejes y centros de mecanizado. Este sistema representa una solución de elevada flexibilidad que usa un amplio espectro de transmisión de señal de radio de salto de frecuencia para garantizar unas comunicaciones de datos extremadamente fiables.
El sistema WRS consiste en un transmisor (WRP) y un receptor con una interfaz incorporada (WRI). Los componentes del sistema se comunican unos con otros mediante un sistema de transmisión por radio de amplio espectro, con cambio de canal automático y frecuencia de trabajo de 2.4 GHz.
Gracias a esta tecnología de transmisión, el sistema es inmune a la interferencia de la señal y trabaja con 79 canales, cada uno con 4 subcanales, de manera que se puede usar hasta 4 sondas en una sola aplicación y hasta 316 en la misma instalación de producción.
Además, la ventaja intrínseca de la transmisión por radio reside en el hecho que no es necesario colocar la sonda y la interfaz de manera que estén en línea de vista; de hecho, el sistema puede funcionar y transmitir la información sobre la medida a distancias de hasta 15 m.
Los datos transmitidos por la aplicación en el momento de contacto son procesados instantáneamente por el CN para identificar, colocar y medir la pieza que se está procesando, transformando la máquina herramienta en un entorno de inspección y medida efectivo.
El sistema también puede gestionar cuatro transmisores MIDA en modo secuencial, usando una interfaz WRI individual.
Con WRS se puede revisar la pieza y la herramienta usando dos sondas, una para comprobar la pieza y la otra para comprobar la herramienta, ambas gestionadas por el mismo receptor.
Gracias a su robusta construcción, WRS es muy resistente, incluso con las condiciones de máquina más hostiles.
El sistema WRS ofrece ventajas inmediatas, como una reducción del tiempo necesario para realizar las operaciones de mecanizado normales, una reducción en la cantidad de piezas descartadas, maximizando de esta manera la producción y consiguiendo un ahorro significativo desde el punto de vista económico.
VENTAJAS
Control de proceso y calidad
Reducción de la cantidad de descartes y ahorro inmediato
Diseño compacto, ideal para el uso en centros de mecanizado medianos y grandes
Robusta construcción y resistencia a las condiciones ambientales
Inmune a las interferencias de la señal de radio
Cada aplicación puede gestionar hasta 4 sondas en modo secuencial
Hasta 316 sondas en la misma instalación con transmisiones libres de interferencias
Repetibilidad 1 μm (2σ)
ESPECIFICACIONES TÉCNICAS
Para conocer todas las características técnicas, consulte la tabla en la sección DESCARGAR.
COMPONENTES
El sistema WRS es muy flexible ya que está disponible con varios tipos de sondas a contacto para los controles de la pieza de trabajo y en la herramienta:

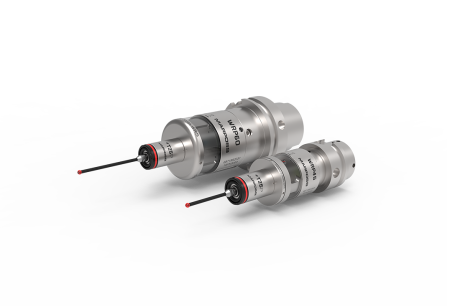

WRP45 sonda a contacto para piezas con diámetro de 45 mm: es ideal para máquinas de fresado de varios ejes y centros de mecanizado ya que combina un tamaño compacto con la transmisión por radio, que supone una gran ventaja ya que garantiza las comunicaciones incluso cuando el transmisor y el receptor no están situados la misma línea visual.
Es compatible con las gamas de sondas T25, TT25 y TT30 de Marposs.
Se usan junto al receptor de interfaz integrado WRI.
WRP60 sondas a contacto para piezas con diámetros de 60 mm: Es ideal para el uso en estaciones de trabajo a gran escala y tornos verticales. La sonda conjuga una construcción extremadamente robusta con una autonomía de funcionamiento ampliada.
Puede configurarse para el uso con sondas T25 y T25 de Marposs y con extensiones de hasta un metro de longitud.
Se usan junto al receptor de interfaz integrado WRI.
WRTS sonda de inspección de herramientas: Las sondas WRTS pueden usarse en estaciones de trabajo para los controles de integridad, medidas de diámetro y longitud de la herramienta, y compensación de desgaste de la herramienta.
La parte central del disco de contacto se fabrica en tunsgteno widia para protegerla de daños durante la fase de medida. Es completamente inalámbrica, lo que significa que se instala de manera sencilla. La sonda WRTS está disponible en una versión con montaje central o una versión con soporte de montaje lateral.
La sonda puede usarse en aplicaciones TWIN; la pieza en elaboración y los controles de la herramienta son gestionados por el mismo receptor óptico.
Se usan junto al receptor de interfaz integrado WRI.
WRI receptor con interfaz integrada: WRI está equipada con una práctica pantalla de 4 dígitos que junto con la unidad de control remoto, hacen que sea fácil programar y ajustar los valores necesarios en caso de mal funcionamiento.
El receptor se sujeta usando 4 tornillos M4; también está equipado con una base de montaje magnética que hace más fácil la instalación y el posicionamiento. El receptor WRI también puede colocarse fuera de la máquina herramienta.
