스니핑 시스템을 통한 배터리 트레이 리크 테스트
리크 테스트는 배터리 팩 및 트레이, 프레임, 하우징, 커버와 같은 구성 부품의 생산 공정에서 기본적인 작업입니다.
배터리 팩의 비용이 높기 때문에 제조 공정에서 다음 조립 작업을 진행하기 전에 하우징 구성 부품의 품질을 테스트하는 것이 좋습니다.

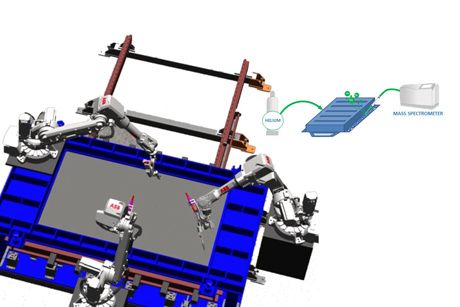

헬륨을 추적 가스로 사용하는 배터리 트레이의 자동 스니핑 애플리케이션의 예. 스니핑 프로브가 있는 로봇 세 개는 용접, 응축된 스터드, 볼트 및 너트와 같은 가장 중요한 씰링 포인트를 점검하는데 사용됩니다.
배터리 팩 구성 부품에 대한 이 제어 기술은 테스트 중인 구성 부품 내부에 습기 및/또는 물이 들어갈 수 있는 모든 결함을 식별하는 신뢰할 수 있는 방법을 제공합니다.
팩 구성 부품 검사는 낮은 테스트 압력에서도 구조상의 큰 크기와 높은 변형 가능성으로 인해 복잡한 작업입니다. 이러한 유형의 애플리케이션에 대한 마르포스의 장기적인 경험을 통하여 항상 테스트 체적을 분리하는데 사용되는 씰링 리드, 클램핑 시스템 및 씰링 개스킷의 최고의 설계와 구조를 보장합니다.
추적 가스를 사용한 테스트 방법은 최대 감도를 보장하고 큰 체적의 제품 및 환경 조건에서도 미세 리크를 식별할 수 있는 가능성을 보장합니다.
글로벌 테스트에서 이전에 불량품으로 감지된 제품의 누출 원인을 식별할 수 있는 가능성으로 인해, 수리 스테이션의 수동 스니핑 애플리케이션에 적합한 방식으로 구성 부품의 재생을 목표로 하는 시정 조치를 수행할 수 있습니다.
스니핑 기능이 있는 헬륨 리크 테스트 시스템은 10-2 ~ 10-4 SCC/sec 의 범위에서의 누출을 테스트할 수 있습니다. 이 기술은 이 범위에서 우수한 결과를 제공하며 애플리케이션을 간단하고 안정적으로 만듭니다.
- 10-4 SCC/sec 까지 누출 감지
- 제품 및 주변 온도에 독립적인 추적 가스 방식
- 부피가 크고 변형 가능한 하우징이 있는 제품의 테스트에 적합
- 리크 위치 확인
- 여러 로봇 스니퍼를 사용하여 사이클 시간 최적화
- 고객의 사양에 따라 구축
- 전용 또는 유연한 솔루션
- 견고한 구조
- 구성 요소에 쉽게 액세스할 수 있어 유지 보수 용이
- 수동 또는 자동 솔루션
- 높은 신뢰성
- 낮은 운영 비용
- 10-4 SCC/sec 까지 누출 감지
- 특정 애플리케이션 요구사항에 따른 사이클 타임
- 인라인 검사를 위한 한 개 이상의 로봇 스니핑이 있는 완전 자동 테스트 스테이션
- 수리 스테이션에서 스크랩 부품의 오프라인 재검사를 위한 수동 스니핑 스테이션
- 통합된 에어 방식(압력 감쇠 또는 매스 플로우)을 사용하여 그로스 리크 사전 검사 가능
