BESCHREIBUNG
Artis Auswertesysteme überwachen mit digitalen und analogen Sensordaten in Echtzeit und reagieren sehr schnell auf Anomalien. Notabschaltungen können für den Fall von Grenzwertüberschreitungen aktiviert werden. Anhand der gespeicherten Daten lassen sich Schadensursachen nachgängig aufklären und über das Auswertesystem oder über Langzeitaufzeichnungen von C-THRU4.0 evaluieren. Die kontinuierliche Analyse der gespeicherten Daten liefert Aufschluss z.B. über den Zustand von Maschine oder Werkzeug. So lässt sich über Vergleiche, Trends und Limits auf zukünftige Entwicklungen schließen und es können auf der Datenbasis Entscheidungen getroffen werden.
Grundvoraussetzung für eine zustandsorientierte vorausschauende Instandhaltung von Maschinen ist es, den Maschinenzustand permanent zu überwachen. Nur so kann auf Basis der gespeicherten Daten eine prädiktive Instandhaltung erfolgen. Rüst- und Wartungsarbeiten an Maschinen lassen sich damit besser planen. Dies trägt zu höchstmöglicher Maschinenverfügbarkeit und -effizienz bei.
Während der Zerspanung in Werkzeugmaschinen wird laufend eine große Menge an Daten generiert, die aber häufig ungenutzt bleibt oder sogar verloren geht.
C-THRU4.0 sammelt diese Prozessdaten aus folgenden Quellen:
- Artis Prozessüberwachung
- Maschinensteuerung
und macht sie für die Weiterverarbeitung, für Analyse- und Evaluationszwecke und Dokumentation nutzbar.
Die Überwachungssysteme CTM oder GENIOR MODULAR liefern die Daten für C-THRU4.0. Diese Daten werden von unterschiedlichen Diensten übertragen und gespeichert. Die dafür benötigte Software wird auf einem PC oder einem File-Server installiert. Die Prozessüberwachungssysteme CTM und GENIOR MODULAR bleiben in der Werkzeugmaschine autark und in Echtzeit aktiv.
C-THRU4.0 überträgt alle relevanten gesammelten Daten an den PC/File Server und speichert sie in einer SQL-Datenbank. Der Umfang der erfassten Daten variiert abhängig von der Konfiguration. Die Berechnung des erforderlichen Speicherplatzes ergibt sich aus der Anzahl der vernetzten Überwachungssysteme und der geplanten Speicherdauer.

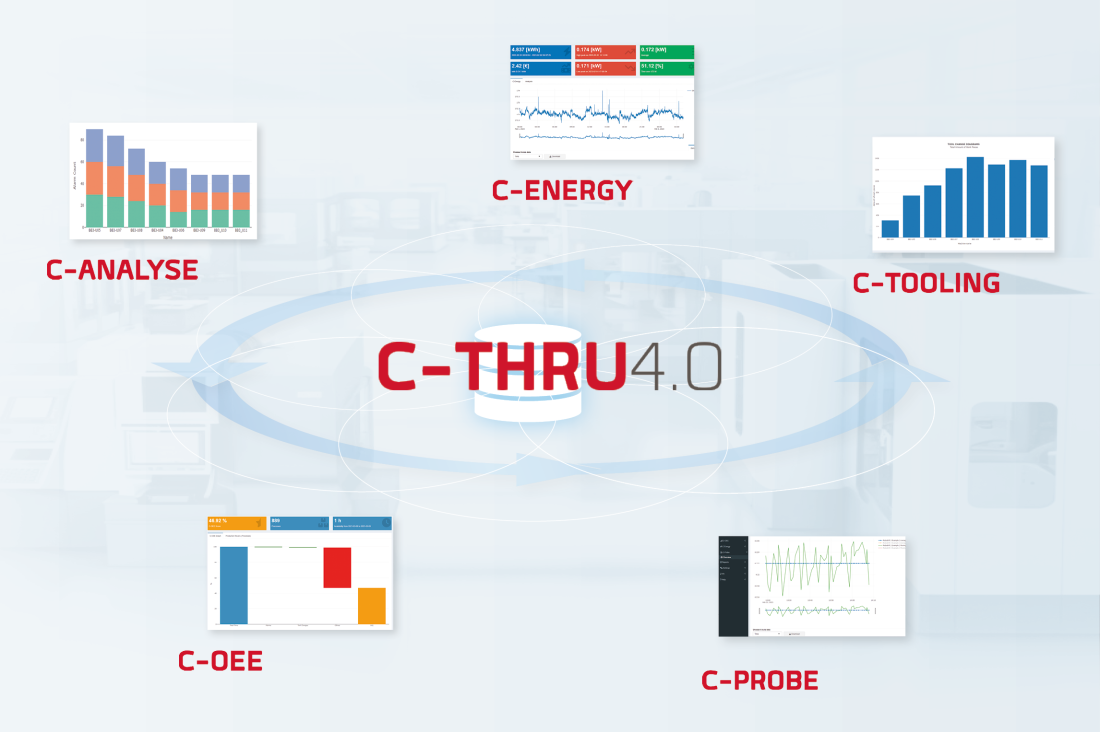

C-THRU4.0 speichert Werkzeug-, Prozess und Maschinendaten lückenlos und generiert daraus relevante Informationen als Grundlage für Optimierungen, Auswertungen und Planungen. Mit dem „ReportGenerator“ und dem Informationssystem C-DASHBOARD stehen Programme zur Verfügung, über die sich gespeicherte Daten zur Verdeutlichung der Zusammenhänge visualisieren, filtern und beliebig miteinander verknüpfen lassen.
NUTZEN
- Planbare Kosten durch weniger Ausschuss und weniger Maschinenstillstand: Schnelle und fundierte Entscheidungen basierend auf relevanten Daten und Fakten
- Vorausschauende Instandhaltung: Statusinformationen über Maschinen, Prozesse und Werkzeuge
- Optimierung: Analysen zum Erkennen aktueller Schwachstellen und zur Vermeidung ähnlicher Probleme in der Zukunft
- Einfache, intuitive Bedienung: Interaktiv und klar stukturiert zur Generierung individueller Information
- Web-basiert (C-DASHBOARD): Remote-Zugriff, skalierbar und einfach upzudaten
TECHNISCHE DATEN
- Aufbau: C-THRU4.0 kann zentral auf einem lokalen Gerät wie z.B. der GEMBOXHP (Option) oder einem Notebook eingesetzt werden. Die dezentrale Aufbauoption sieht die Installation der Software auf einem File Server oder in der Cloud vor.
- Freischaltung: Für jeden PC ist eine Lizenz erforderlich. Die Lizenz zur dauerhaften Nutzung des DataImporters ist an den PC (MACAdresse) gebunden.
- Option C-DASHBOARD: Artis C-DASHBOARD ist ein Informationssystem für das Produktionsmanagement. Es bietet einen Überblick über alle Maschinen-, Werkzeug- und Prozesszustände.
