变频器与PC机和PLC的调节接口,RS232输出

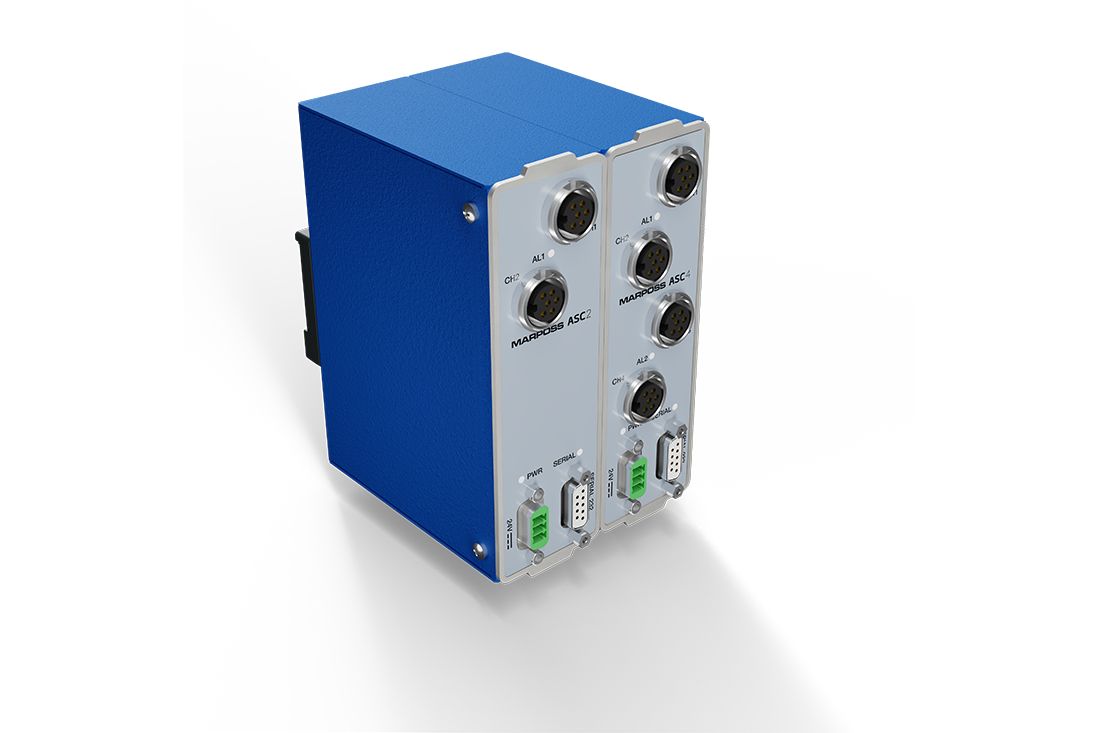

ASC

ASC (自动信号控制器) 是一组接口盒,设计用于通过RS232将模拟和数字传感器集成到PC和PLC中,使用简单的ASCII协议命令。.

Automation signal controller
描述

ASC系列很适合有自动化需求的产品;它可以接入2或4个传感器到PC或PLC。根据传感器的数量和类型的不同,它有许多不同的型号,可以作为即插即用设备连接。

测量可以通过RS232端口使用简单的ASCII串行协议命令进行采集。结构紧凑、坚固耐用,配有DIN导轨安装附件,适用于一般机柜及自动化应用布局。

LVDT(全桥)和HBT(带LVDT传感器的半桥)传感器都可以连接到ASC上。可管理模拟(RedCrown 2)或数字(DigiCrown 2)铅笔探头±0、5mm、±1mm、±2mm、±2、5mm、±5mm、±10mm测量范围。使用简单的协议命令,传感器值可以通过RS232接口持续可用。ASC要求+24 Vdc标称值,输入范围18÷36 Vdc。

优势
  • 即插即用设备
  • 兼容模拟和数字传感器
  • 根据频道的类型和数量(2或4),可以在多个版本中使用
  • 可靠而坚固的
技术规格
  • 频道数量:2个或4个
  • 可用传感器类型:模拟(LVDT Marposs标准)和数字(LVDT/HBT, LVDT pinout)
  • 可测量范围:±0、5mm、±1mm、±2mm、±2、5mm、±5mm、±10mm
  • 精度:测量范围为±0.5 mm的传感器可由±[0,1+0,2*读取测量单位为mm]改为测量范围为±10mm的传感器可由±[2+0,2*读取测量单位为mm]
  • 输出类型:1 RS-232通道,全双工;硬件握手(RTS / CTS)
  • Baudrate: 9600(默认值)/ 19200 / 38400 / 57600 / 115200位/秒
  • 数据位:8
  • 停止位:1
  • 奇偶校验:偶
  • 采样率:高达每秒400个采样
  • 电源:标称值+ 24vdc;输入范围18÷36 Vdc
  • 电吸收:ASC2 90mA, ASC4 200mA
  • 保护程度:IP40
  • 工作温度:0°/ + 55°C
  • 储存温度:-20°/ + 70°C
  • 尺寸W x D x H: 45 x 138 x 100
  • 重量:555克
版本

根据频道的数量和类型,它有几个版本:

2个LVDT模拟传感器输入,±0.5 mm范围

2个LVDT模拟传感器输入,±1mm范围

2个LVDT模拟传感器输入,±2mm范围

2 LVDT模拟传感器输入,±2.5 mm范围

2个LVDT模拟传感器输入,±5mm范围

2个LVDT模拟传感器输入,±10mm范围

4个LVDT模拟传感器输入,±0.5 mm范围

4个LVDT模拟传感器输入,±1mm范围

4个LVDT模拟传感器输入,±2mm范围

4个LVDT模拟传感器输入,±2.5 mm范围

4个LVDT模拟传感器输入,±5mm范围

4个LVDT模拟传感器输入,±10mm范围

2 LVDT/HBT数字传感器输入

4 LVDT/HBT数字传感器输入
