动力电池包的电气性能检测

马波斯在电动车领域积累了丰富的知识和技术,提供电池包专用的检测系统。在电芯和模组的下游应用中,马波斯为动力电池完整生产链提供专用的检测系统,可检测和测量电池包不同尺寸和成分的工作效率安全标准的符合性。

在半自动解决方案中,操作员连接或断开电气连接,而在全自动解决方案中,自动引导车(AGV)运送电池包,电气连接无需手动操作。

这些检测系统是可选多种配置的模块式系统,可将其布置在电池包产线末端进行检测(EoL检测)

Electrical Test Of Battery Packs
描述

电池包检测方案举例

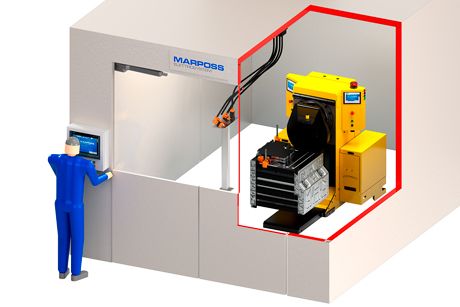

在这款紧凑型解决方案中,电气和电子部件都位于检测区上方。操作员连接和断开连接。检测区的安全保护功能由相应装置提供,包括电路开路,检测期间,热成像仪持续检测电池包温度,防火系统接入工厂网络。

electrical-test

电气性能检测系统可集成电池包的空气或氦气泄漏检测功能。

电池包的电气性能检测项目包括:

  • 绝缘测量和电气坚固性检测
  • 导电性检测
  • OCV控制和内部测量值比较
  • 完全可配置的脉冲电源检测
  • BMS功能检查
  • HVIL安全功能检查
  • 检查模组内电芯的OCV一致性及其温度
  • 验证CMCSOH和内部逻辑控制
  • 支持水冷电池包
  • 测量模组和电池包电能(统计检查)
  • 可连接E9066数显装置,执行统计控制和显示控制图表
  • 在关联零件号的文件中记录CAN通信
  • 固件更新

此系统配置特别适用于中低速生产的应用。模块式系统可调整配置,可轻松、逐渐增加配置,满足大批量生产要求。

优势
  • 工业PLC硬件基础的系统架构,坚固耐用和柔性高
  • 模块式电源
  • 各项电气性能测量的校准和认证
  • 适应能力强,支持不同模组形状和接头位置
  • 支持手动和自动上料
  • 支持广泛的电气性能检测和支持客户自主配置
  • 有源检测的Xivity
  • 电池包放电期间,将电能回馈给电网
  • 回收电解液的发热热量,供工厂的冬季空调使用
  • 数据记录,支持工业4.0
  • 紧凑型解决方案
  • 易于维护
版本
  • 手动上下料
  • 自动上下料
  • 手动连接电源和信号电缆
  • 自动连接电源和信号电缆
技术规格
尺寸 (HxWxD) 3000 x 3500 x 4500 mm (无上盖)
效率 98%
周期时间 取决于脉冲电源周期(3分钟到30分钟)
模组的最小 / 最大功率范围 18kW / 1.2MW
最大检测功率 1500V, 800A
