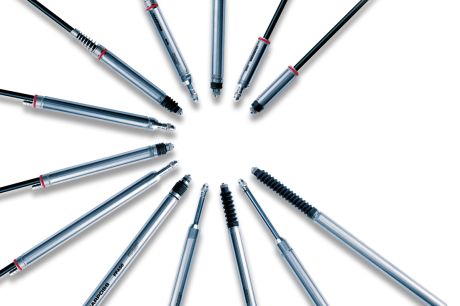

TCI (Transducer Conditioning Interface) es un sistema de interfaz muy personalizable que convierte la señal analógica de una medida compuesta por un transductor LVDT o HBT en una señal compatible con la mayoría de las tarjetas analógicas de adquisición de datos.
TCI es una línea de interfaces de acondicionamiento de la señal que consiste en tres modelos con uno, cuatro u ocho canales.
Ha sido desarrollada según las especificaciones técnicas y funcionales especialmente adecuadas para convertir una posición o una medida dimensional, compuesta por transductores LVDT o HBT, en una señal compatible con la mayoría de las tarjetas de adquisición de datos analógicos. La unidad suministra una señal eléctrica directa (tensión o corriente) proporcional al valor de medida del sensor conectado en entrada.
La señal de salida puede ser adquirida por tarjetas analógicas de PLC para controlar y gestionar los automatismos de los procesos y para un ulterior procesamiento por los sistemas de supervisión SCADA.
Las interfaces TCI son unidades PLUG&PLAY, por lo tanto se suministran ya calibradas para el modelo de sensor que se utiliza. Esto asegura una reducción drástica de las paradas de la máquina ya que se simplifican las operaciones de instalación y mantenimiento.
VENTAJAS
Fácil de instalar durante una producción basada en el modelo de sensor que se usa
compatible con la mayoría de los sensores disponibles en el mercado
elevado grado de personalización
fiable y robusto
ESPECIFICACIONES TÉCNICAS
Temperatura de funcionamiento: 0° / + 50°C
Humedad relativa (sin condensación): 20% / 80%
error de linealidad: máx. 0.05% al final de escala para la versión de 1 canal ; máx. 0.1% al final de la escala para la versión de 4 u 8 canales
derivación de la ganancia: máx. 0.02% °C al final de escala para la versión de 1 canal; máx. 0.04% °C al final de la escala para la versión de 4 u 8 canales
derivación de offset: máx. 0.02% °C al final de escala para la versión de 1 canal; máx. 0.04% °C al final de escala para la versión de 4 u 8 canales
factor de descarte a la fuente de alimentación (ganancia+offset): máx. 0.04% / V al final de escala (tensión: ± 15V)
ondulación de salida (pico AF excluido): máx. 10 mV para tensión de salida (20 µA rms para salida de corriente para la versión de 1 canal; 15 µA rms para salida de corriente para la versión de 4 u 8 canales)
corriente de alimentación de transductor: máx. 30 mA
