DESCRIPCIÓN
La suite de software
Quick SPC para el software de control estadístico de proceso (SPC) y control de calidad permite que los clientes creen fácilmente sistemas de adquisición de datos de taller distribuidos, ofreciendo un proceso estadístico o un control de calidad que cumple las directrices estándar de la industria relativas a la calidad, tal y como definidas por los requisitos actuales del sector.
Quick SPC™ es un software nativo Windows® para las aplicaciones en talleres. Se caracteriza por un flexible entorno de software, que cumple las necesidades metrológicas y estadísticas actuales y futuras: disposición de página, atajos, teclas de función, plantillas de aplicación, informes, evaluaciones estadísticas basadas en clientes y otros.
La suite ha previsto módulos software completamente integrados para:
- adquisición de datos
- elaboración de medida
- análisis estadístico
- compensación de máquina herramienta
- integración de red y almacenamiento de datos
Quick SPC™ puede instalarse en cualquier ordenador compatible con Windows; en la mayoría de los casos, la recogida de datos puede realizarse de manera sencilla usando una entrada de datos por teclado, o un puerto USB o serial. Incorpora un entorno sencillo al tiempo que potente para crear secuencias e instrucciones guiadas para el operador, usando las herramientas Windows más habituales: mensajes de texto, imágenes bitmap, tiff, jpeg, etc., archivos de audio y vídeo y otros.
Ofrece diferentes tipos de análisis estadístico, que admite varios métodos de control estadístico de proceso (SPC):
- análisis estadístico para capacidad del proceso y capacidad de máquina (esto es, análisis en tiempo real y de lote])
- Análisis del sistema de medida (esto es capacidad del medidor)
Actualmente se admiten una larga lista de métodos. Cualquier usuario puede programar libremente métodos adicionales según sus propias necesidades.
Los datos recogidos pueden exportarse en varios formatos: Q-DAS® qs-Stat®, texto (archivos Excel delimitados por comas, pestañas, etc.); otros formatos específicos del usuario están disponibles bajo solicitud. Respecto al formato Q-DAS® qs-Stat® está completamente certificado según la norma AQDEF 4.1, nivel B.
VENTAJAS
- Amplia gama de aplicaciones, de un sencillo banco de medida manual a las más completas máquinas de medida automáticas
- Potente y versátil, capaz de conectar a una amplia variedad de dispositivos de medida digitales y analógicos y CNC de máquinas herramienta
- Seguro y fiable con comprobaciones sobre la consistencia de datos programados, reserva de datos y restablecimiento de utilidades, acceso de seguridad de usuario a varios niveles
- Completamente personalizable: entorno de software que satisface todas las necesidades metrológicas y estadísticas, desde distribuciones realizadas según las preferencias del cliente a evaluaciones estadísticas basadas en los criterios del usuario
- Fácil de usar por los operadores gracias a las secuencias guiadas programables que les llevan paso a paso por las operaciones necesarias
- Admitidos por los ordenadores compatibles con Windows que ejecutan Windows® 7™ o Windows® 10™
- Q-DAS® qs-Stat® cumple las indicadores de los formatos de datos de la norma , AQDEF 4.1 (nivel B) - certificado
ESPECIFICACIONES TÉCNICAS
Configuración y programación
- Interfaz de programación de hojas de cálculo, interfaz de usuario de tipo Microsoft® Explorer®, base de datos integrada Access® de Microsoft® Office
- Visualización de medida en tiempo real y secuencias de adquisición solicitadas por el operador completamente guiadas usando archivos multimedia (bmp, pcx, jpg, avi, mpg, etc.)
- Rutina de control de consistencia para todas las fases de configuración y programación
Configuración de medidas y de cero
- Ciclos de medida estáticos y dinámicos digitales. Número ilimitado de pasos de medida y programas para piezas
- Control de completamente automático de la máquina herramienta (Feedback) y control de estaciones múltiples para las aplicaciones de montaje
- Configuración de cero y master de min-max con controles de desviación consecutivos, acumulativos y controles de banda sin cero
Control de proceso estadístico
- Evaluación de datos configurable y programable que cumple las normas internacionales (ISO), nacionales (DIN, AIAG, CNOMO) y las directrices establecidas por el cliente
- Paquete estadístico Q-DAS® incorporado para análisis de datos en línea variable (gráficos de control, capacidad de máquina y procesamiento). Almacenamiento de datos plenamente conforme con qs-STAT®
Análisis del sistema de medida
- Estudios de precisión, repetibilidad, reproducibilidad, linealidad, estabilidad que cumplen las directrices internacionales (ISO), nacionales (DIN, AIAG, CNOMO) y del cliente
- Secuencias de adquisición solicitadas completamente programables, tanto en modo de medida de detalles ocultos como de detalles completos
- Trazabilidad del sistema de medida almacenando cada estudio por separado junto con las referencias necesarias
- La evaluación de datos puede realizarse con el módulo software del Sistema de análisis de medida (MSA) de Marposs® (opcional). El análisis también puede realizarse sin problemas mediante el paquete software Q-DAS® MSA
Red y Conectividad
- Una estructura que satisface los requisitos ODBC y qs-STAT® de almacenamiento de datos permite la conexión mediante interfaz con virtualmente cualquier arquitectura base de datos y cliente de red
- Asistencia para los más populares entornos Fieldbus industriales
Utilidades
- Programador serial de controladores que se conecta virtualmente a cualquier dispositivo de serie usando protocolos basados en ASCII
- Sintonizador analógico de sondas (APT) para configurar el conjunto de sensores cuando se usa más de un sensor para crear una medida
- Se pueden definir accesos mediante contraseña y usuarios de múltiple niveles, módulos de software basados en el operador, visualizaciones, atajos, teclas y función e iconos
- Elaboración e impresión de informes personalizables
Versiones en diferentes idiomas
- El módulo de cambio de idioma permite seleccionar entre las siguientes opciones: Inglés, francés, alemán, italiano, japonés, portugués, español, sueco, chino y coreano
- Bajo solicitud están disponibles otros idiomas
- Se suministran manuales en línea en formato Adobe® Acrobat® para los idiomas disponibles
Requisitos mínimos de Hardware

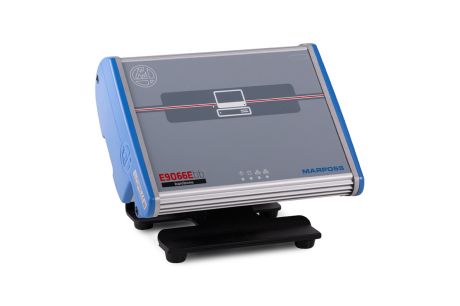

- Ordenador industrial Marposs (modelo E9066) u ordenador compatible con Windows
- Sistema operativo Windows® 10 o Windows® 7
- RAM mínima de 2GB (recomendación mínimo 4GB para Windows® 10)
- Pantalla 1024x768 XVGA
- Al menos 3GB de espacio libre en disco
Complementos de software
- Perfiles de levas - Rutinas de medida de árboles de levas para determinar las principales características de los lóbulos
- Componentes de transmisión - Flanco doble e individual, detección de ruido
- Sistema de inyección - Comprobación del sistema de inyección de combustible mediante tecnología de menos de una micra
- Vidrio - Rutinas de medida del vidrio para uso automovilístico más adecuadas para la elaboración
- Aplicación de medida flexible - Aplicaciones de medida flexibles de contacto 2D Contact y Opto
