Medición flexible sin contacto para vidrio automotriz
MAESTRO

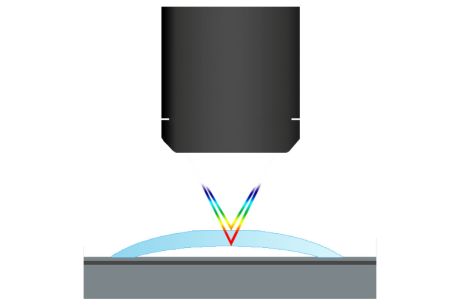

MAESTRO™ es una soluciónrobotizada, flexible y sin contacto que mide la forma y el borde de cualquier tipo de superficie en un solo barrido. El cabezal de medición integra múltiples tipos de sensores y tecnologías para inspeccionar todas las características de la superficie al mismo tiempo. Cuando se utiliza en materiales transparentes, como el vidrio (por ejemplo, parabrisas, retroiluminación, vidrio plano o automotriz, ...), también mide su espesor.
Sus elevadas características metrológicas garantizan una medición de elevada precisión. MAESTRO puede realizar ciclos de medición rápidos. Es adecuado tanto para entornos de laboratorio como de producción integrados y puede personalizarse según los requisitos de la aplicación (por ejemplo, número y modelo de robots).

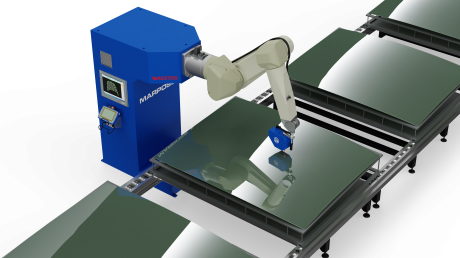

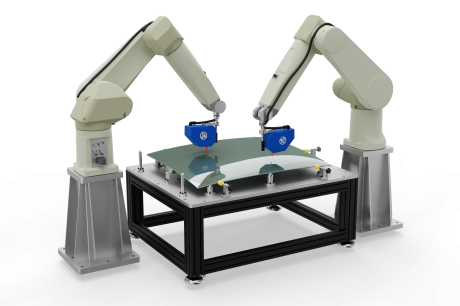

En línea: Adecuado para medir las características del vidrio directamente en la línea de producción. Uno o varios robots trabajando al mismo tiempo garantizan un tiempo de ciclo ajustado.
Fuera de línea: Sustituye a las instalaciones de medición complejas.

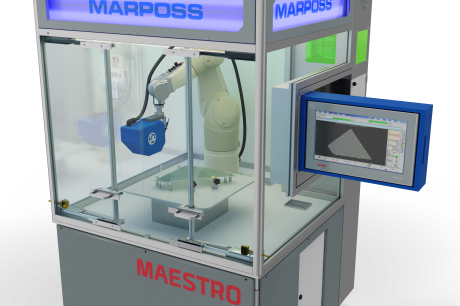

Laboratorio: Disponible con robot o cobot, es la elección correcta para el control de muestras en todas las fases de diseño o de producción del vidrio’s.
- Tiempo de ciclo rápido
- Creación de programas de piezas a partir del diseño 3D del vidrio
- El programa de la pieza define de manera automática la trayectoria del robot y siempre es perpendicular a la superficie del vidrio
- Programa pieza automático Xion
- Posicionamiento del vidrio sin errores gracias a la alineación automática del robot en la línea de medición
- Master integrado en el accesorio
- Recopilación de datos y análisis estadístico
- Un software para gestionar tanto sensores con contacto como sin contacto
- Soluciones personalizadas
- Peso [Kg]: 1.400 Kg
- Dimensiones [mm]: ancho ~ 1.450 x prof. ~ 1.500 x alto ~2.350
- Robot estándar en uso: Staubli© RX160 @500mm/s
- Sigma comfort posa [μm]: 5
- Sigma extended posa [μm]: 25
- Bias [μm]: 50
- Error de localización máxima [μm]: ± 25
- Velocidad máxima lineal [mm/s]: 750
- Tiempo de medición [s]: Ruta (metros lineales) X 3
- Tiempo de elaboración [s]: Núm. puntos X 0,05
