Misurazioni E Test Multipli Sui Componenti Del Motore Elettrico
Il controllo qualità dei componenti dei motori elettrici comporta la verifica di caratteristiche estremamente eterogenee, dalla misurazione dei parametri geometrici e dimensionali alla verifica della caratteristiche funzionali ed elettriche.
Un esempio tipico di questa condizione è rappresentato da applicazioni automatiche per il controllo qualità di componenti quali collettori rotanti (split rings) e portaspazzole (brush-holder), per motori sincroni eccitati esternamente.
Le competenze trasversali in un'ampia gamma di tecnologie di misurazione, ispezione e prova rendono Marposs il partner ideale per la fornitura di applicazioni automatiche complesse per il controllo qualità completo dei componenti elettromeccanici.

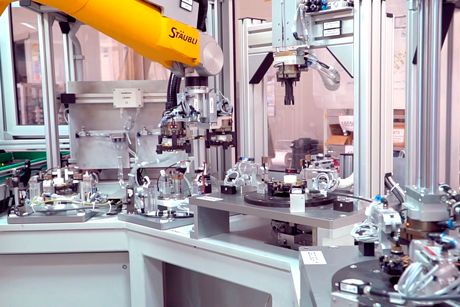

Macchina per collettori rotanti
Un misuratore ottico OptoFlash, caricato automaticamente da un robot, è utilizzato per l'esecuzione dinamica di tutte le misurazioni dimensionali dell’albero collettore rotante. La tecnologia delle telecamere 2D OptoFlash assicura il rispetto dei tempi di ciclo rapidi richiesti dalla macchina automatica utilizzata per il controllo qualità in una linea di produzione di massa.
Un banco speciale caricato anch’esso da un robot consente di eseguire simultaneamente il controllo di rugosità nelle guide di contatto elettriche.
Il controllo qualità del componente è completato dall'esecuzione di test funzionali: della conduttività elettrica tra gli anelli e i perni di collegamento degli avvolgimenti del rotore e dell’isolamento elettrico tra i due anelli e il corpo dell’albero.
Macchina per portaspazzola
Per il portaspazzola assemblato, un banco di misurazione speciale, anch’esso caricato da robot, viene inizialmente utilizzato per misurare alcune caratteristiche dimensionali.
In una seconda stazione di controllo, la forza di compressione delle spazzole viene misurata nelle condizioni di esercizio nominali.
Vengono infine eseguiti i test della resistenza dielettrica dei contatti tra le spazzole e rispetto al corpo del portaspazzola, secondo le diverse specifiche del cliente.
- Controllo qualità completo del componente in una singola macchina
- Integrazione di diverse tecnologie
- Massima precisione di misurazione, flessibilità e velocità di esecuzione garantita dal dispositivo di misura ottico per i collettori rotanti.
- Test delle caratteristiche elettriche eseguito secondo le specifiche del cliente
- Modalità operativa multi-stazione parallela, per l’ottimizzazione del tempo di ciclo
Definite in base alle esigenze del cliente
