Mesure flexible de vilebrequins et arbres à cames

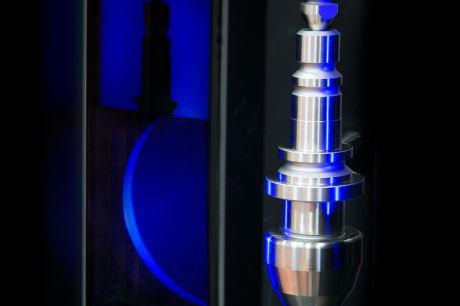

M110 FLEX™ - M110 OPTOFLEX™

M110 Flex et M110 Optoflex sont les solutions idéales pour le contrôle de précision de vilebrequins ou arbres à cames au cours des phases de fabrication. Leur architecture a été conçue et optimisée pour une intégration aux chaînes de production ; un double système de chargement de pièces en entrée et un détecteur de chaleur automatique permettent de contrôler instantanément la température de chaque pièce en entrée, en supplément de têtes de mesure de qualité industrielle. Les capteurs de contact et de mesure optique installés sur les solutions M110 donnent d'excellentes performances de mesure, y compris dans les applications complexes que sont par exemple les contrôles en cours de fabrication avec pièces souvent souillées de résidus d'usinage ou de liquides. L'intégration de multiples capteurs apporte à la M110 Flex et à l'Optoflex un très haut niveau de flexibilité applicative, de plus en plus important sur les ligues de production actuelles.

Mesure flexible de vilebrequins et arbres à cames
DESCRIPTION

M110 Flex et M110 Optoflex sont des solutions de référence dans les applications pour contrôle de pièces au cours des phases d'usinage. Ces systèmes ont la capacité de mesurer, avec une extrême précision et fiabilité, des arbres de type vilebrequins et arbres à cames directement sur la ligne de production, en conditions de fonctionnement critiques, en raison de températures de travail élevées et de fortes vibrations. Grâce à des têtes thermiques de contact instantanées, la M110 peut mesurer automatiquement la température de pièce en sortie des différentes phases d'usinage. Au cours du chargement, les têtes thermiques mesurent automatiquement la température instantanée de la pièce et la mesure dimensionnelle est compensée selon les besoins.

Comme les têtes de contact pour mesures en deux dimensions le long de l'axe de la pièce, la M110 peut être équipée de têtes suiveuses dynamiques spéciales pour mesurer des sections excentriques comme les axes de bielles sur vilebrequins.

Avec ses deux têtes de mesure, M110 réalise des mesures extrêmement complexes, comme la circularité de broches ou la cylindricité, avec le très haut niveau de précision et de fiabilité qui la caractérise.

AVANTAGES

MESURE D'UNE EXCELLENTE PRÉCISION

Grâce aux capteurs de contact et optiques de dernière génération, la M110 réalise des mesures micrométriques précises et fiables, y compris en conditions de travail de la ligne de production, à des températures de travail élevées et avec des contraintes mécaniques.

RAPIDE

M110 Flex et Optoflex sont conçues pour garantir la plus haute productivité sur la ligne. Le double système de chargement de pièces en entrée, les têtes de mesure à action simultanée et la mesure instantanée de la température de la pièce témoignent de la haute efficacité des M110 Flex et Optoflex. L'architecture des M110 Flex et Optoflex est conçue pour supporter des niveaux de production élevés sur les lignes et des cycles de mesure extrêmement courts.

CAPTEURS MULTIPLES

Ces solutions peuvent être configurées avec de multiples capteurs de contact : têtes de contact pour mesurer des diamètres en plus de distances le long de l'axe de la pièce, capteurs de contact pour pièces excentriques (axes de bielles), et capteurs optiques en version Optoflex. Grâce aux différentes options de mesure, les M110 Flex et Optoflex permettent à l'utilisateur de sélectionner la méthode la plus appropriée pour l'application souhaitée.



CONÇUES POUR LES LIGNES DE PRODUCTION

La configuration de mesure avec pièce horizontale et double système de chargement permet d'intégrer de manière efficace la M110 aux plus courantes lignes de fabrication d'arbres à fort volume, où les pièces sont habituellement transportées en position horizontale sur convoyeur en direction des différentes phases d'usinage.

CARACTÉRISTIQUES TECHNIQUES

Pour les caractéristiques techniques, veuillez consulter la brochure en section TÉLÉCHARGEMENT.

VERSIONS
  • M110 Flex
  • M110 Optoflex
APPLICATIONS

Mesures et contrôles de précision :

- Vilebrequins

- Arbres à cames



M110 Flex et Optoflex sont intégrées à la ligne de production automatique.

Mesures de dimension, de position et de forme comme :

Diamètre

Longueur

Rayon

Chanfrein

Angle

Voile radial

Voile axial

Concentricité

Cylindricité

Coaxialité

Rectitude

Circularité

Planéité



Symétrie

Parallélisme

Perpendicularité

Profil de came





La M110 peut aussi exécuter des mesures complexes comme :

- Profils excentriques

- Sections sur axes de bielles

- Mesures de pièces à surfaces discontinues
