Micromètre laser de table

SUPER-WIRELAB.XY

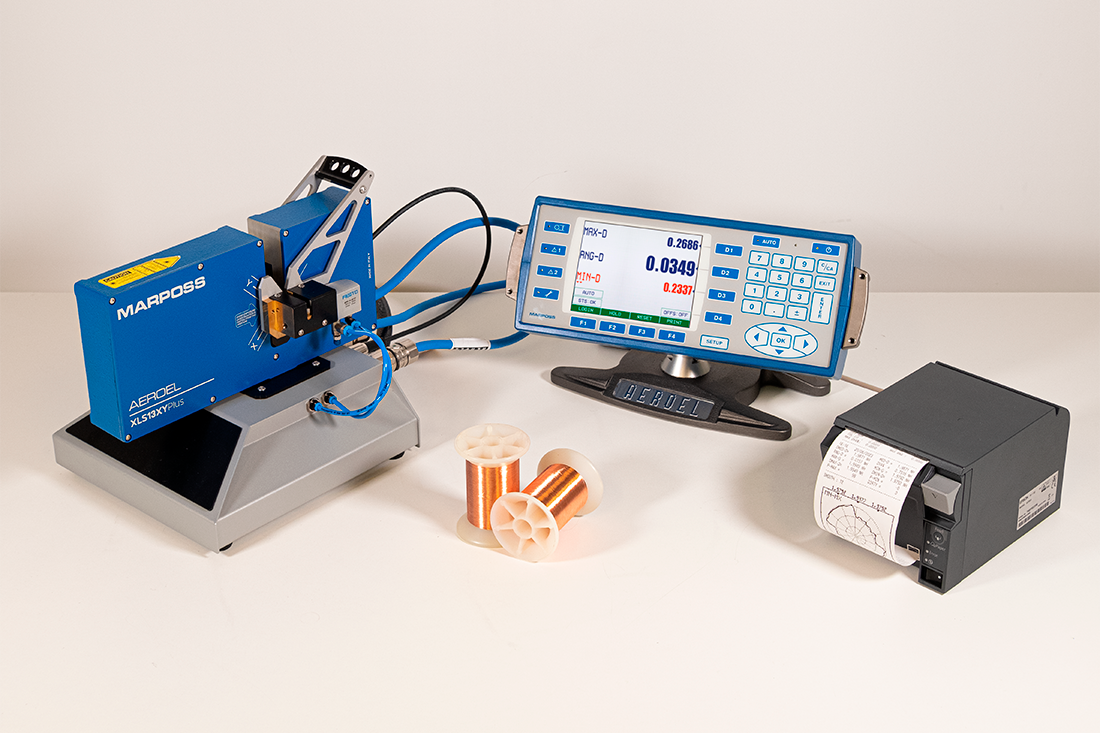

SUPER- WIRELAB.XY est un micromètre laser de table, à utiliser hors ligne pour le contrôle de diamètre et d'ovalisation de produits étirés ou extrudés. Il s'agit de l'instrument idéal pour mesurer des échantillons de fil métallique, fibres optiques et fil magnétique ou pour contrôler le diamètre de filières en mesurant le fil étiré.

Il peut aussi être utilisé pour le contrôle de produits à section rectangulaire (ex. ruban métallique).

Les mesures sont ultra-précises et parfaitement reproductibles grâce à une extraordinaire technologie laser.

Super-Wirelab. XY utilise un mesureur laser à deux axes pour mesurer le diamètre et l'ovalité de produits comme :

  • fils métalliques étirés, ferreux et non ferreux,
  • fils électriques
  • fils émaillés
  • fibres optiques
Micromètre laser de table
DESCRIPTION
  • Diamètres mesurables de 0,04 mm à 32 mm, avec résolution jusqu'à 0.1 µm
  • Il contrôle la tolérance du fil en comparant les valeurs mesurées aux limites prédéfinies.
  • Impression de rapports de mesure.
  • Il réalise une analyse statistique de base.
  • Les données de mesure sont mémorisées et peuvent être téléchargées sur un ordinateur distant.
  • Le codeur angulaire permet au système de tracer le diagramme polaire avec le profil de la section (Super-Wirelab)
AVANTAGES

Le système SUPER-WIRELAB.XY utiliser un mesureur laser série XACTUM, permettant d'effectuer des mesures rapides et répétables. Le système peut mesurer des produits à section circulaire ou rectangulaire (ruban métallique). À l'aide d'un dispositif spécial, l'échantillon est mis en rotation pendant la mesure : le capteur laser balaie la largeur à une fréquence de 1500 Hz et lie chaque balayage à la position angulaire détectée par un codeur (paliers de 0,1°). Sur les produits à section arrondie, le diamètre peut ainsi être contrôlé sur toute la circonférence, à 360° : le diamètre moyen MED-D, le diamètre maximum MAX-D, le diamètre minimum MIN-D et l'ovalité, qui est en réalité MAX-D et MIN-D sont relevés. Sur les produits à section rectangulaire pendant la rotation du dispositif, le système relève les deux dimensions DIM-1 et DIM-2.

Les valeurs mesurées sont affichées sur un écran LCD rétro-éclairé à haute visibilité. Elles sont comparées aux limites de tolérance pour contrôler la conformité dimensionnelle de la pièce. La collecte de mesures sur la circonférence permet aussi de tracer un diagramme polaire des sections circulaires.

Le dispositif est équipé d'un système pneumatique pour fixer le fil métallique, actionné par une pédale de commande ; la mesure commence ensuite automatiquement pendant la rotation assurée par le dispositif.

Le WIRELAB peut être connecté à un ordinateur externe via le port série RS232 ou une liaison Ethernet. À l'aide du logiciel GageXcom, toutes les données de mesure sont envoyées en temps réel à une feuille de calcul Excel en vue d'un traitement ultérieur par l'utilisateur pour les personnaliser.

VERSIONS
  • Champ de mesure : 4x4 mm
  • Diamètres mesurables : de 0.02 à 1.5 mm ou de 0.05 à 3 mm
  • Répétabilité : jusqu'à ± 0.02 µm
VIDEO
VIDEO
VIDEO
Download

BROCHURES AND MANUALS

Brochure
Anglais SUPER-WIRELAB XY: (2.58MB)
WIRELAB XY: (426.69kB)
Italien SUPER-WIRELAB XY: (2.58MB)
WIRELAB XY: (2.29MB)
Allemande SUPER-WIRELAB XY: (2.57MB)
Français SUPER-WIRELAB XY: (2.59MB)
Japonais SUPER-WIRELAB XY: (401.45kB)
WIRELAB XY: (435.97kB)
Chinoise Simplifié WIRELAB XY: (1.88MB)
SUPER-WIRELAB XY: (3.01MB)
